Fotosel röle nedir? NPN, PNP, kuru kontak ve güvenlik rölesi

"Fotosel röle" diye arayan iki kişiden biri bahçe lambalarını hava kararınca yakmak istiyor. Diğeri konveyördeki sensörü bir kontaktöre ya da PLC girişine bağlamaya çalışıyor. İkisi aynı kelimeyi yazıyor ama bambaşka bir cihaz arıyor.

Bu yazıda önce iki anlamı kısaca ayırıyoruz. Sonra endüstriyel tarafa geçiyoruz: sensör çıkış tipleri, NO/NC mantığı, kuru kontak ve en çok karıştırılan konu, yani normal röle ile güvenlik rölesi arasındaki fark. Son bölümde yapay zeka kameranın çıkışının bu tabloda nereye oturduğunu açıkça gösteriyoruz.

Fotosel röle nedir?

Fotosel röle, Türkçede iki farklı cihaz için kullanılır. Birincisi aydınlatmayı ortam ışığına göre açıp kapatan alacakaranlık rölesidir. İkincisi bir fotosel sensörün sinyaliyle yükü anahtarlayan röle ya da sensörün kendi röle çıkışıdır.

İkisi de ışığı algılar ve bir kontağı anahtarlar. Farkları kullanım yeri, algıladıkları şey ve hız beklentisidir. Aşağıdaki iki bölüm bu ayrımı netleştiriyor.

Aydınlatmada fotosel röle: alacakaranlık rölesi

Alacakaranlık rölesi ortam ışığını ölçer. Işık ayarlanan değerin altına düşünce aydınlatmayı açar, yükselince kapatır. ENTES'in FG serisi kullanım kılavuzuna göre algılayıcı eleman bir CdS foto dirençtir (LDR). Işık ayarı FG-4'te 1–3 lux, FG-4A, FG-4T ve FG-4R'de 1–10 lux aralığındadır.

Bu cihazlarda bilinçli bir gecikme vardır. Aynı kılavuza göre yakma-söndürme gecikmesi FG-4'te 5–40 saniye, diğer modellerde 25–45 saniyedir. Kılavuz bu gecikmenin amacını "kısa aralıklı ve yüksek şiddetli ışıklara karşı korunma" diye açıklar. Örneğin geçen bir aracın farı lambaları söndürmez.

Bahçe, cadde, otopark ya da vitrin aydınlatması arıyorsanız aradığınız cihaz budur. Makine ve otomasyonla ilgisi yoktur. Yazının geri kalanı endüstriyel anlam üzerine.

Endüstride fotosel röle: sensör çıkışı ve ara röle

Endüstride fotosel röle çoğunlukla, fotoelektrik sensörün çıkışını bir röle üzerinden yüke aktarma düzenini anlatır. Yük bir kontaktör, valf, ikaz lambası ya da PLC girişi olabilir.

Sahada iki yaygın düzen görürüz:

• Röle çıkışlı sensör: Sensörün içinde bir röle kontağı vardır. Sensör yükü doğrudan anahtarlar.

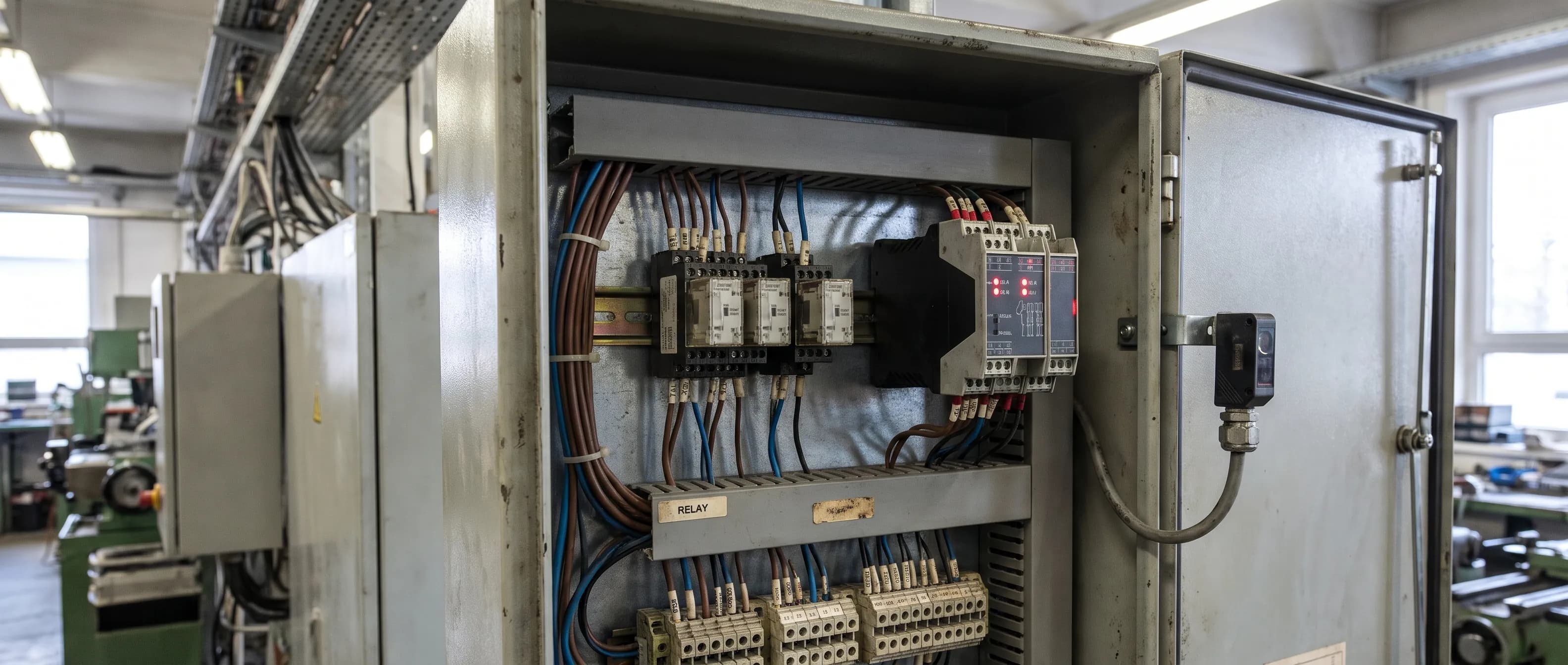

• Transistör çıkışlı sensör ve harici ara röle: Sensör NPN ya da PNP çıkış verir. Bu çıkış panodaki ara rölenin bobinini sürer, rölenin kontağı da yükü anahtarlar.

Sensör tipleri (karşılıklı, reflektörlü, cisimden yansımalı) ve preslerde ışık perdesi konusu pres fotoseli ve ışık perdesi yazımızda var. Kapılardaki kullanımı ise fotosel kapı yazımızda anlattık. Burada yalnızca çıkış ve bağlantı tarafına bakıyoruz.

NPN ve PNP fotosel çıkışı arasındaki fark nedir?

PNP (sourcing) çıkış, aktif olduğunda yüke pozitif gerilim verir. NPN (sinking) çıkış ise yükü negatif hatta, genellikle 0 V'a bağlar. Machine Design'ın sensör çıkışları yazısı adın çıkışı süren transistör tipinden geldiğini açıklar.

Seçimi sensör değil, bağlandığı giriş belirler. PLC giriş kartınız sink ya da source olarak tasarlanmıştır. Sensör çıkışı buna uymazsa sinyal okunmaz. Bu yüzden karar her zaman kart dokümanına bakılarak verilir. Aynı kaynak, bağlı yükü algılayıp NPN ya da PNP gibi davranan çok modlu sensörlerin de olduğunu not eder.

Pratik bir kontrol listesi:

1. PLC kartının sink mi, source mu olduğunu dokümandan okuyun.
2. Sensörün çıkış tipini model kodundan doğrulayın.
3. Besleme gerilimini (genellikle 24 V DC) ve ortak hattı (0 V ya da +24 V) çizime yazın.
4. Bağlantıyı sensör kılavuzundaki şemaya göre yapın, sonra her durumu tek tek deneyin.

Light-on, dark-on, NO ve NC ne demek?

Light-on modunda çıkış, alıcı kendi ışığını gördüğünde aktif olur. Dark-on modunda ışığı görmediğinde aktif olur. Machine Design'a göre light-on normalde açık (NO), dark-on normalde kapalı (NC) çıkışa karşılık gelir. Böylece dört kombinasyon çıkar: NO-NPN, NO-PNP, NC-NPN ve NC-PNP.

Pratik kural şu: "Nesne varken mi sinyal istiyorum, yokken mi?" sorusunu sensör tipiyle birlikte düşünün. Karşılıklı fotoselde nesne ışını keser, yani "nesne var" ışığın kaybolmasıdır. Cisimden yansımalı tipte nesne ışığı geri döndürür, durum tam tersidir.

Kablo koptuğunda ne olacağı da bu seçime bağlıdır. Kopuk kablo "sinyal yok" demektir. Tehlikeli durumu "sinyal var" ile bildiren bir düzen, kablo koptuğunda tehlikeyi hiç bildirmez. Güvenlik devrelerinin neden farklı tasarlandığının özü de budur.

Röle çıkışı mı, transistör çıkışı mı?

Röle çıkışı mekanik bir kontaktır. Kontak, sensör devresinden ayrı olduğu için farklı gerilimdeki yükleri anahtarlayabilir. Transistör çıkışı ise hareketli parça içermez. Hokuyo'nun çıkış tipleri sözlüğüne göre transistör çıkışının tepkisi daha hızlıdır, mekanik çalışma olmadığı için anahtarlama sayısına bağlı bir ömrü yoktur ve yalnızca DC yükleri sürebilir.

Röle kontağı ise her anahtarlamada biraz aşınır ve tepkisi daha yavaştır. Bu yüzden saniyede çok sayıda parça sayan bir konveyörde transistör çıkış doğrudan PLC'ye gider. Röle çıkışı, seyrek anahtarlanan ve farklı gerilimli bir yükü ayırmak gerektiğinde mantıklıdır. Kesin tepki süresi ve kontak ömrü için her zaman kullandığınız modelin veri sayfasına bakın; değerler modelden modele çok değişir.

Kuru kontak nedir?

Kuru kontak (potansiyelsiz kontak), üzerinde kendi gerilimi olmayan, yalnızca açılıp kapanan bir anahtar kontağıdır. Gerilimi bağlandığı devre sağlar. Kontak sadece o devreyi açar ya da kapatır.

Avantajı uyumluluğudur. Aynı kuru kontak bir PLC'nin 24 V DC girişine, bir siren devresine ya da bir kapı kontrol ünitesinin "aç" girişine bağlanabilir. Sınırı kontağın akım ve gerilim değerleridir. Bunları aşan yükler bir ara röle ya da kontaktör üzerinden sürülür.

Güvenlik rölesi ile normal röle arasındaki fark nedir?

Normal röle yalnızca anahtarlar. Kontağı kaynarsa ya da takılırsa bunu kimse fark etmez; makine çalışmaya devam edebilir. Güvenlik rölesi ise bir bileşen arızalansa bile makineyi güvenli duruma getirecek ve arızayı bir sonraki çalıştırmadan önce yakalayacak şekilde tasarlanır.

ABB'nin güvenlik rölesi bölümü, AB Makine Direktifi 2006/42/AT'nin 1.2.1 başlığındaki şartı hatırlatarak başlar: kontrol sistemindeki bir donanım ya da yazılım hatası tehlikeli bir duruma yol açmamalıdır. Aynı bölümde öne çıkan farklar şunlardır:

• Yedeklilik: Çıkışları iki ayrı devre kontrol eder. Biri arızalanırsa diğeri makineyi durdurur. ABB bunu arabadaki çift fren devresine benzetir.
• Her çevrimde kontrol: Yedekli devreler her çalışmada kontrol edilir. Makine ancak iki devre de sağlamsa çalışabilir.
• Giriş izleme: Girişler kısa devreye karşı kontrol edilir; giriş cihazları ve kablolar izlenir.
• Denetimli reset: Reset butonuna basılıp bırakılması gerekir. ABB, birçok ciddi kazanın istem dışı ve denetimsiz bir resetten kaynaklandığını not eder.

Bu izlemenin temelinde zorla kılavuzlanan (force-guided) kontaklar vardır. Machinery Safety 101'in açıklamasına göre IEC 61810-3'te tanımlanan bu rölelerde kontaklar mekanik olarak birbirine bağlıdır. Bir kontak kaynarsa mekanizma kilitlenir. Böylece NC kontağın durumuna bakarak NO kontağın durumu anlaşılabilir.

Kritik bir not: ABB, rölenin kendi iç yapısının en yüksek kategoriye (EN ISO 13849-1'e göre Kategori 4) uygun olduğunu söyler. Ama aynı belgede bu kategorinin yalnızca röle yapılandırmasını ifade ettiğini, sistemin kategorisi için giriş cihazlarının, çıkış elemanlarının ve kablolamanın da hesaba katılması gerektiğini vurgular. Yani "güvenlik rölesi taktım" demek, güvenlik fonksiyonunun doğrulandığı anlamına gelmez. Yönetmelik tarafını makine emniyeti yönetmeliği özetimizde bulabilirsiniz.

Karşılaştırma: hangi fotosel röle nerede kullanılır?

Yapay zeka kamera çıkışı bu tablonun neresinde?

ISEE-CAM gibi bir yapay zeka kameranın çıkışı, tablodaki "röle çıkışlı / ara röle" sütununa benzeyen bir kuru kontak çıkışıdır. Güvenlik rölesi sütununda yer almaz. Kamera bir güvenlik rölesi ya da güvenlik devresi değildir ve ona bir PL ya da SIL seviyesi atfedilmez.

ISEE-CAM PLC entegrasyonu sayfasında bağlantı şöyle tarif edilir: 3 çıkış (PLC tetikleme, alarm/flaşör, makine durdurma) ve harici sistemden gelen 1 tetik girişi vardır. Çıkışlar kuru kontaktır; PLC girişlerine ya da emniyet rölelerine bağlanır. Olay ve durum verisi OPC-UA, Modbus TCP ve REST API üzerinden PLC ve SCADA katmanına aktarılır.

Aynı sayfa ilişkiyi de açıkça koyar: kameranın PLC çıkışı makinenin emniyet sistemiyle birlikte çalışır, onun yerini almaz. Sertifikalı ışık perdeleri, emniyet lazer tarayıcıları ve emniyet PLC'leri emniyet fonksiyonunu üstlenmeye devam eder. Tespit cihaz üzerinde yapılır ve alarmdan çıkışa gecikme 100 ms'nin altındadır. Ama sinyalden sonra makinenin kendi durma süresi de geçerlidir; bölge boyutları buna göre planlanır.

Pratikte kamera çıkışı şu işler için kullanılır:

• Riskli bölgede personel tespit edildiğinde PLC'ye durdurma talebi göndermek.
• Siren, flaşör ya da ikaz ışığını doğrudan sürmek.
• Forklift ya da personel geldiğinde kapı kontrol ünitesine "aç" komutu vermek.

Kameranın katkısı, tek bir ışın hattı yerine bir bölgeyi izlemesi ve eli malzemeden, forklifti insandan ayırt edebilmesidir. Bu, güvenlik rölesine bağlı ışık perdesinin, kapı kilidinin ya da acil stop devresinin yanına eklenen bir farkındalık katmanıdır. Işık perdesi ile kameranın nasıl birlikte çalıştığını ışık bariyeri mi, AI kamera mı yazımızda, bir uyarının ne zaman makine aksiyonuna dönmesi gerektiğini ise bildirim mi, eylem mi yazımızda ele aldık.

Sık sorulan sorular

Fotosel röle nedir?
İki anlamı vardır: aydınlatmayı ortam ışığına göre açıp kapatan alacakaranlık rölesi ve endüstride fotosel sensörün sinyaliyle yükü anahtarlayan röle düzeni. Hangisini aradığınızı kullanım yeri belirler.

Fotosel sensör nasıl bağlanır?
Önce çıkış tipini (NPN, PNP ya da röle) ve bağlanacağı girişin sink/source tasarımını kontrol edin. Transistör çıkışlı sensör doğrudan PLC girişine ya da bir ara röle bobinine bağlanır. Şemayı mutlaka sensör kılavuzundan doğrulayın.

NPN mi, PNP mi fotosel almalıyım?
Bağlanacağınız PLC kartı ya da kontrol devresi hangisini bekliyorsa onu alın. PNP çıkış yüke pozitif gerilim verir, NPN çıkış yükü 0 V'a çeker. Uyumsuz seçimde sinyal okunmaz.

Kuru kontak nedir?
Üzerinde kendi gerilimi olmayan, yalnızca açılıp kapanan bir kontaktır. Gerilimi bağlandığı devre sağlar. Bu yüzden farklı sistemlerin girişlerine kolayca bağlanır.

Normal röle güvenlik rölesi yerine kullanılır mı?
Hayır. Normal röle kontak kaynamasını ya da kablo arızasını fark etmez. Güvenlik rölesi yedeklilik, her çevrimde kontrol ve denetimli reset ile bu arızaları yakalar. Güvenlik fonksiyonunun seviyesini ise rölenin yanı sıra tüm devre belirler.

Sonuç: fotosel röle seçerken üç soru

Fotosel röle arayan okur ya bir alacakaranlık rölesine ya da bir sensörün yükü nasıl anahtarlayacağına bakıyordur. Endüstri tarafında doğru seçim üç soruya dayanır: çıkış tipi ne (NPN, PNP, röle), sinyal nesne varken mi yokken mi gelmeli (NO/NC) ve ne kadar hızlı anahtarlama gerekiyor.

Güvenlik söz konusu olduğunda çizgi nettir. İnsanı koruyan fonksiyon, güvenlik rölesi ya da güvenlik PLC'si üzerinden kurulmuş ve bütünüyle doğrulanmış bir devreyle sağlanır. Yapay zeka kameranın kuru kontak çıkışı bu devreye bilgi ve uyarı ekleyen bir katmandır, devrenin kendisi değildir.
