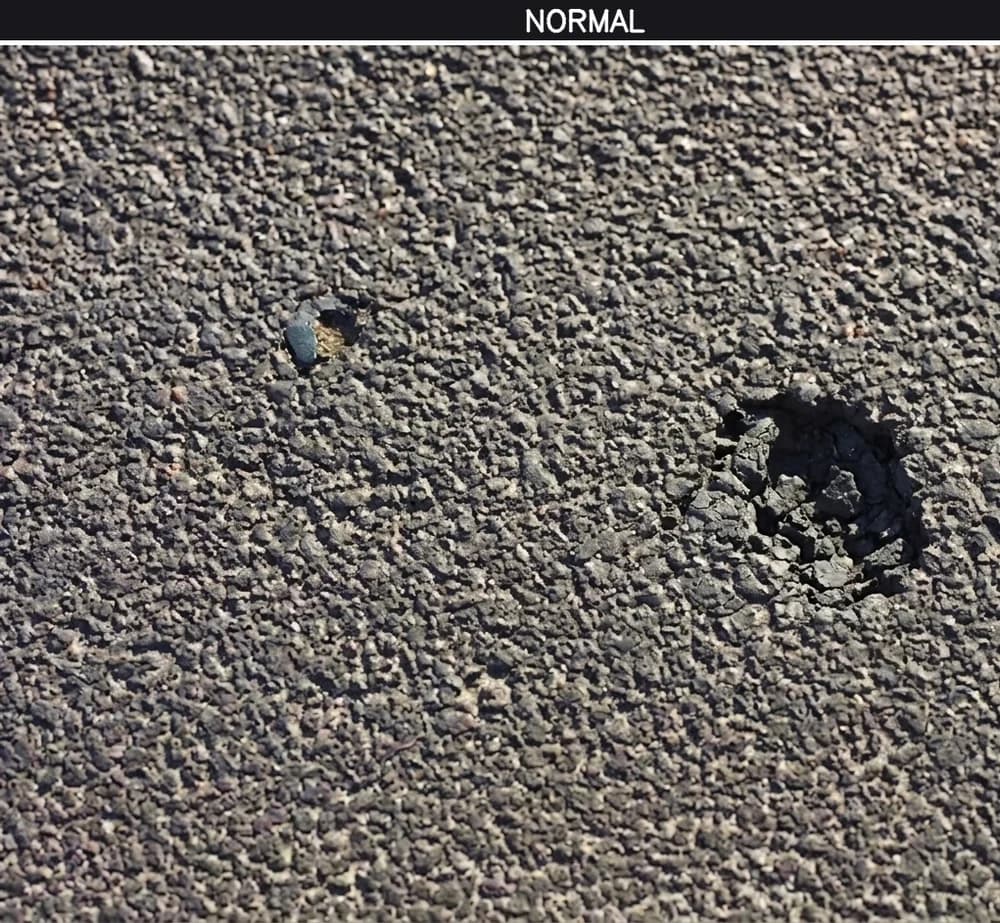

Hat görüntüsü
GİRİŞ · HAM
Hattan geçen ürünün işlenmemiş kamera görüntüsü.
Yapı Malzemeleri · Seramik & Profil · Kalite Kontrol
Zorlu saha koşullarında her ürünü kararlı şekilde denetleyen kalite kontrol.
Seramik, profil, levha ve beton ürün hatlarına kurulan kapalı kutu edge sistem, üretilen her ürünü öğrenilen kusursuz referansla gerçek zamanlı kıyaslar. Çatlak, gözenek, çapak ve renk sapmalarını yakalar; boyutsal toleransı denetler, hatalı üründe uyarı üretir veya ayrıştırma sinyali verir.
CANLI · HAT 01DENETİM AKTİFHAT ÇIKIŞI · KONVEYÖRSERAMİK & PROFİL HATTI · KONVEYÖREDGE · ON-DEVICEIP KORUMALI · TOZ YALITIMLI
Teknik Özellikler
Yüzey ve boyut denetimi, tek kutuda
Teklif alın →| Kurulum | Konveyör üstü kapalı kutu istasyon (ışık ve toz yalıtımlı) |
|---|---|
| Denetim yöntemi | Kusursuz referans ürün ile gerçek zamanlı karşılaştırma |
| İşleme | Uçta / cihaz üstü — bulut bağımlılığı yok |
| Yüzey tipleri | Beton ve sıva · seramik · cam · profil · levha · prefabrik eleman |
| Tespit edilen kusurlar | Çatlak, gözenek, kırık, çapak, leke, sır kusuru, dökülme, renk sapması |
| Boyutsal kontrol | Uzunluk, genişlik, kalınlık, diklik ve kesit geometrisi |
| Saha koşulu | Toz, titreşim ve değişken ortam ışığına karşı yalıtımlı gövde |
| Hassasiyet | Optik konfigürasyona bağlı olarak 6 mikrona kadar |
| Anomali eşiği | Müşteri tarafından ayarlanabilir hassasiyet ve kabul sınırı |
| Kusur sınıflandırma | Tür bazlı etiketleme (çatlak / gözenek / çapak / ton farkı vb.) |
| Kalite sınıflandırma | Ton ve kusur yoğunluğuna göre sınıf ayrımı ve ayrıştırma sinyali |
| Aksiyon çıktıları | Hat durdurma · siren / ışık · PLC / röle · operatör bildirimi |
| Kayıt & raporlama | Zaman damgalı görsel kayıt · günlük / haftalık / aylık rapor |
| Görsel kanıt | Orijinal görüntü + anomali ısı haritası + güven skoru |
| Entegrasyon | Mevcut üretim hattına bağımsız istasyon olarak eklenir |
Referans · Karşılaştırma
Kusursuz ürün öğretilir, geri kalan her ürün onunla kıyaslanır.
Sisteme önce kabul kriterlerini karşılayan bir referans ürün tanıtılır. Bu referans; yüzey dokusunu, renk tonunu ve kesit geometrisini içerir. Hattan geçen her ürün bu profille karşılaştırılır; sapmalar anomali haritasında işaretlenir ve sayısal bir güven skoruna dönüştürülür. Kapalı kutu yapısı sayesinde bu karşılaştırma, tozlu ve değişken ışıklı ortamlarda dahi aynı doğrulukta çalışır.

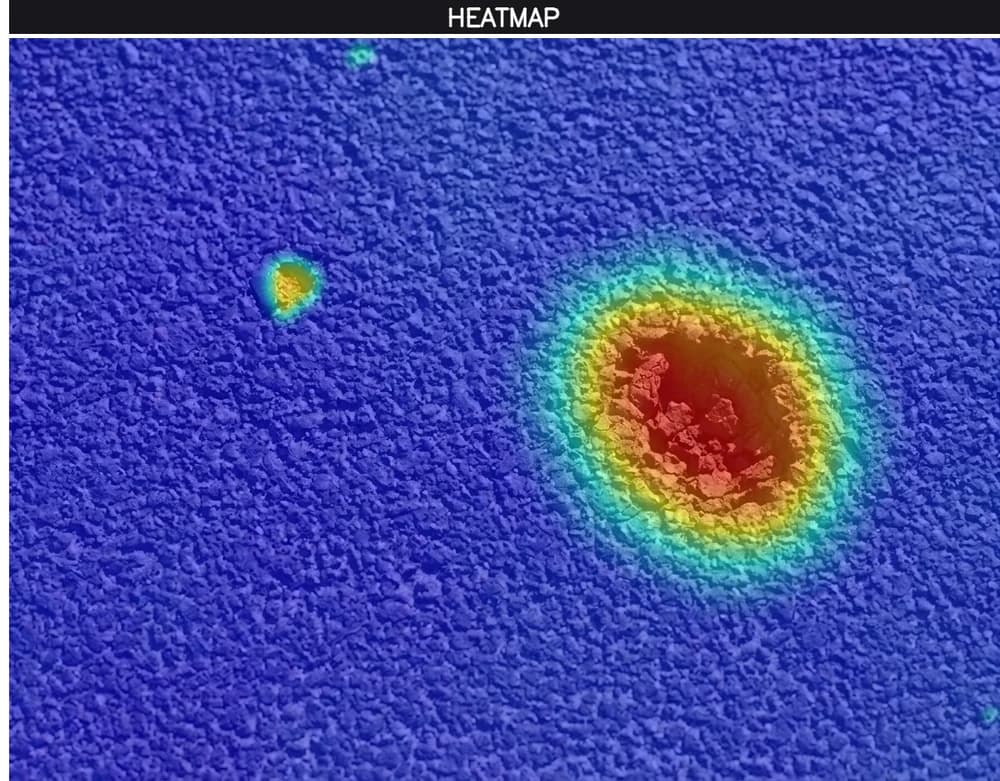

Anomali haritası
TESPİT · ISI HARİTASI
Referanstan sapan bölge işaretlenir ve skor kabul eşiğiyle karşılaştırılır.
Temel Özellikler
Seramik, profil, levha ve beton ürün hatları için tasarlandı.
Referans tabanlı denetim
Kusursuz ürün öğretilir; her üründeki sapmalar bu referansa göre bulunur.
Zorlu saha dayanımı
Toz, titreşim ve değişken ışık altında kararlı görüntüleme sağlanır.
Uç (edge) işleme
Analiz cihaz üzerinde çalışır; düşük gecikme ve veri gizliliği korunur.
Boyutsal tolerans kontrolü
Uzunluk, genişlik, kalınlık ve diklik sapmaları otomatik ölçülür.
Kalite sınıflandırma
Ürünler kusur yoğunluğu ve ton farkına göre sınıflara ayrılır.
Ayarlanabilir eşik
Kabul sınırı ve hassasiyet her ürün tipi için ayrı ayarlanır.
Kusur sınıflandırma
Hatalar çatlak, gözenek, kırık, çapak ve ton farkı olarak etiketlenir.
Görsel kanıt
Orijinal görüntü, ısı haritası ve güven skoru birlikte saklanır.
Kolay entegrasyon
Mevcut hatta bağımsız bir muayene istasyonu olarak eklenir.
Nasıl Çalışır
Referanstan aksiyona, dört adımda.
Referans öğretimi
Kusursuz ürünün yüzey, renk ve kesit profili ürün koduyla kaydedilir.
Hat üstü görüntüleme
Her ürün kapalı kutu içinde kontrollü ışıkla görüntülenir.
Karşılaştır & skorla
Sapmalar ısı haritasında işaretlenip güven skoruna dönüştürülür.
Eşik & aksiyon
Eşik aşılırsa uyarı verilir veya ürün sınıflandırılarak ayrıştırılır.
Sahadan · Tespitler
Sahadan tespitler
Aşağıdaki örnekler, sistemin ürettiği anomali ısı haritalarını göstermektedir.
ORIGINAL + HEATMAP

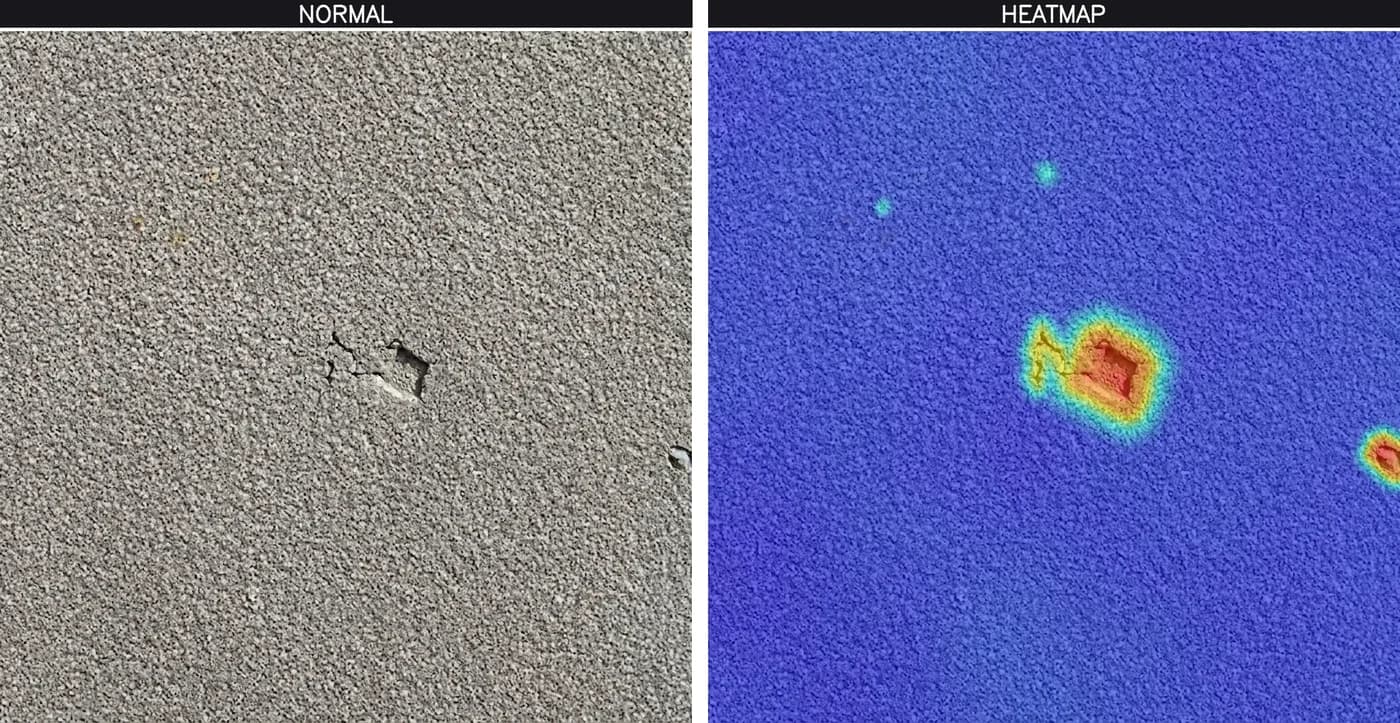

Yüzey çatlağı — kenar bölgesinde süreklilik kaybı.
ORIGINAL + HEATMAP

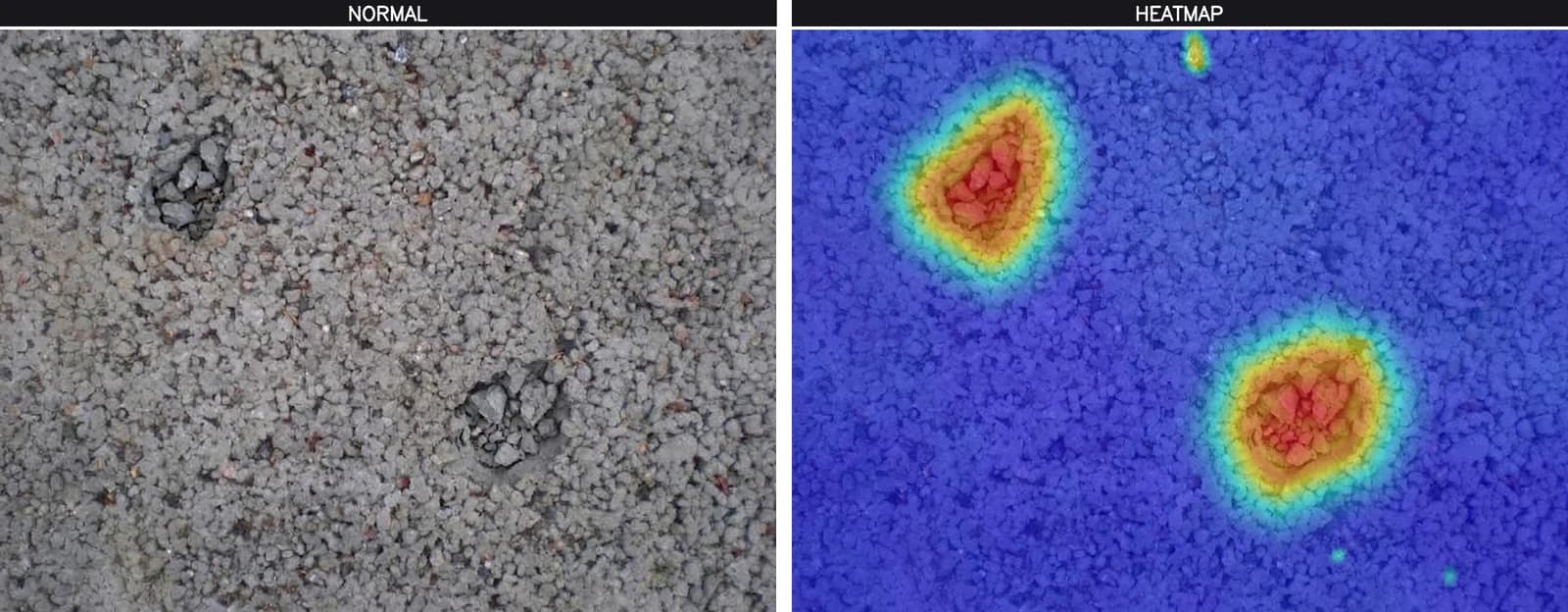

Gözenek yoğunluğu — yüzeyde lokal boşluk kümesi.
ORIGINAL + HEATMAP

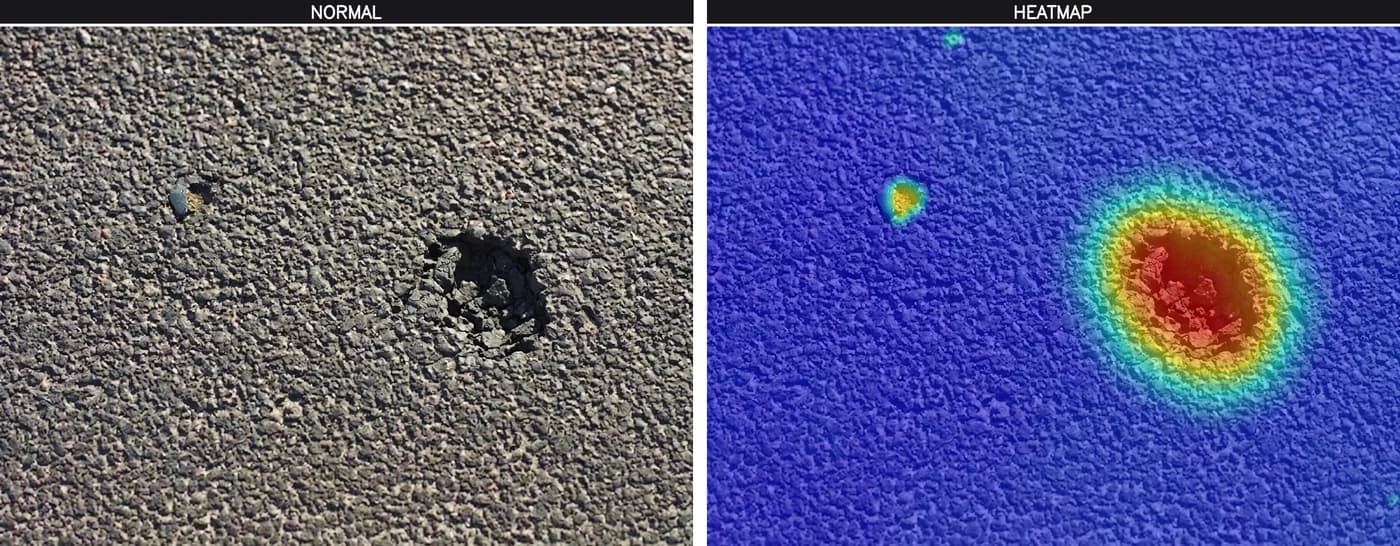

Yüzey kırığı — lokal malzeme kaybı ve dökülme.
Tespit Edilen Anomaliler
Yapı malzemesinde üç sapma ailesi.
Yüzey, kaplama ve geometri; üçü de aynı geçişte, aynı referansa göre denetlenir.
Yüzey kusuru
Çatlak, gözenek, kırık, çapak ve leke; yüzey bütünlüğünü bozan sapmalar.
Kaplama ve renk sapması
Sır kusuru, boya düzensizliği, ton farkı ve desen bozulmaları.
Boyutsal / form sapması
Uzunluk, genişlik, kalınlık, diklik ve kesit geometrisinde tolerans dışı sapmalar.
Aksiyon Çıktıları
Tespit anında istediğiniz aksiyon.
Yalnızca uyarı, uyarı + durdurma veya tam otomasyon; sistem üretim senaryonuza göre yapılandırılır.
Hat durdurma
Röle / PLC entegrasyonuyla hatalı üründe hattı otomatik durdurur.
Sesli uyarı
Operatöre anında siren veya alarm verir.
Işıklı uyarı
Lamba veya kule ışığıyla görsel ikaz üretir.
Operatör bildirimi
Ekranda anlık bildirim ve hata görseli gösterir.
PLC / otomasyon
Mevcut otomasyon altyapısına bağlanabilir çıktı sağlar.
Kayıt & raporlama
Tespitleri zaman damgasıyla kaydeder ve raporlara işler.
Hatta Entegrasyon
Mevcut üretim hattınıza, üretimi yeniden düzenlemeden.
Bağımsız istasyon
Kapalı kutu konveyör üstüne yerleştirilir.
Çoklu ürün profili
Farklı ürünler ürün koduyla kaydedilip hızla çağrılır.
Toz ve ışık yalıtımı
Zorlu saha koşullarında kararlı görüntü elde edilir.
Otomasyona hazır
PLC / röle çıkışları ve sınıflandırma sinyalleri mevcut altyapıya bağlanır.
Hassasiyet 6 µm'ye kadarİşleme Uçta / cihaz üstüBulut GerekmezDenetim %100, numune değil
Bir konveyör ya da ekstrüzyon hattından geçen veya sabit bir hücrede kontrol edilen her türlü ürün denetlenebilir. Defo, varlık – yokluk, ölçü, açı, biçim, doluluk ve yüzey — kısaca tanımlanan standardın dışına taşan her sapma tespit edilir.
Hattınıza özel kurgu
Üretim hattınız için hat üstü kalite kontrolünü birlikte planlayalım.
Ürününüzü, hat hızınızı ve kabul kriterlerinizi anlatın; ortamınıza uygun kurulum, eşik ve aksiyon senaryosu önerelim.
