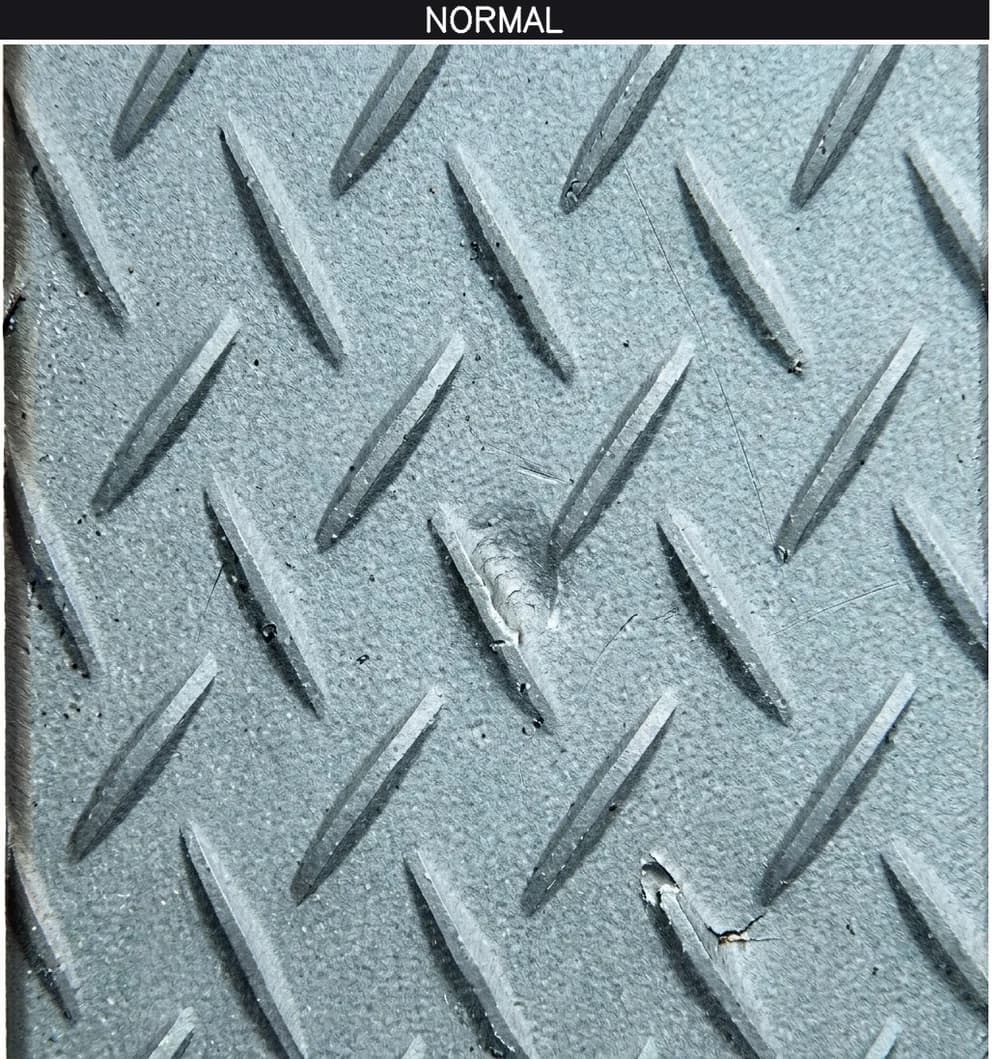

Hat görüntüsü
GİRİŞ · HAM
Hattan geçen parçanın işlenmemiş kamera görüntüsü.
Metal Sanayi · Pres & Kaynak · Kalite Kontrol
Her metal parçayı montaja gitmeden referansla denetleyen kalite kontrol.
Pres, kesim, büküm ve kaynak hatlarına kurulan kapalı kutu edge sistem, üretilen her parçayı öğrenilen kusursuz referansla gerçek zamanlı kıyaslar. Yüzey kusurlarını, delik ve ölçü sapmalarını, büküm açısı ile form hatalarını yakalar; hatalı parçada hattı durdurabilir veya bildirim verir.
CANLI · HAT 01DENETİM AKTİFPRES ÇIKIŞI · KONVEYÖRPRES & KAYNAK HATTI · KONVEYÖREDGE · ON-DEVICEREFERENCE · LOADED
Teknik Özellikler
Hat üstü parça denetimi, tek kutuda
Teklif alın →| Kurulum | Konveyör üstü kapalı kutu istasyon (ışık yalıtımlı) |
|---|---|
| Denetim yöntemi | Kusursuz referans parça ile gerçek zamanlı karşılaştırma |
| İşleme | Uçta / cihaz üstü — bulut bağımlılığı yok |
| Tespit edilen kusurlar | Çizik, çatlak, ezik, kabarma, pas, çapak, leke, form sapması |
| Ölçüsel kontrol | Delik varlığı ve konumu, çap, büküm açısı, uzunluk ve kalınlık |
| Hassasiyet | Optik konfigürasyona bağlı olarak 6 mikrona kadar |
| Anomali eşiği | Müşteri tarafından ayarlanabilir hassasiyet ve kabul sınırı |
| Kusur sınıflandırma | Tür bazlı etiketleme (çizik / çatlak / ezik / çapak vb.) |
| Çoklu ürün | Ürün kodu bazlı profil kaydı, panelden tek dokunuşla geçiş |
| Aksiyon çıktıları | Hat durdurma · siren / ışık · PLC / röle · operatör bildirimi |
| Kayıt & raporlama | Zaman damgalı görsel kayıt · günlük / haftalık / aylık rapor |
| Görsel kanıt | Orijinal görüntü + anomali ısı haritası + güven skoru |
| Entegrasyon | Mevcut pres / konveyör hattına bağımsız istasyon olarak eklenir |
Referans · Karşılaştırma
Kusursuz parça öğretilir, geri kalan her parça onunla kıyaslanır.
Sisteme önce kabul kriterlerini karşılayan bir referans parça tanıtılır. Bu referans, ürünün yüzey dokusunu, delik düzenini ve form profilini içerir. Hattan geçen her parça bu profille karşılaştırılır; sapmalar anomali haritasında işaretlenir ve sayısal bir güven skoruna dönüştürülür. Karar, operatörün yorumuna değil tanımlı bir eşiğe bağlanır.

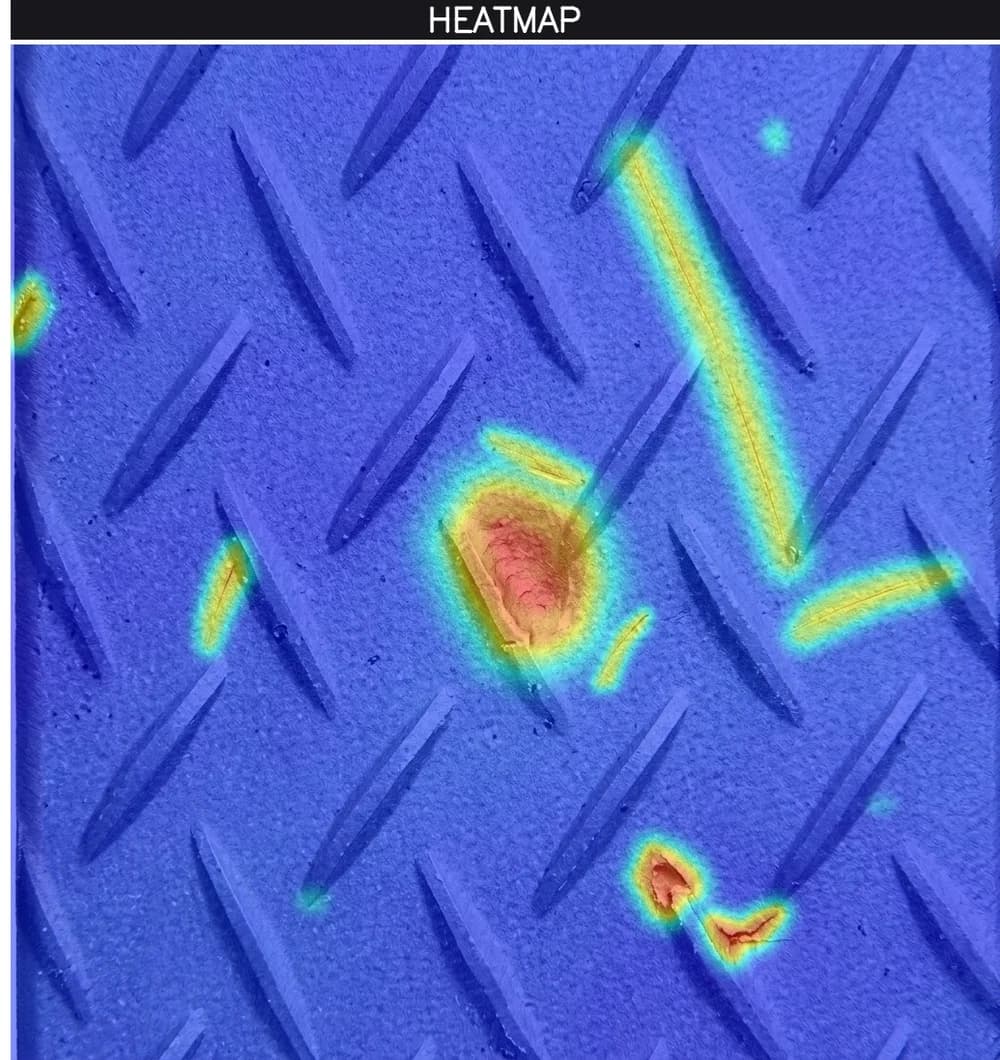

Anomali haritası
TESPİT · ISI HARİTASI
Referanstan sapan bölge işaretlenir ve skor kabul eşiğiyle karşılaştırılır.
Temel Özellikler
Pres, kesim, büküm ve kaynak hatları için tasarlandı.
Referans tabanlı denetim
Kusursuz parça öğretilir; her üründeki sapmalar bu referansa göre bulunur.
Kapalı kutu istasyon
Işık yalıtımlı kutu, kararlı ve tekrarlanabilir görüntüleme sağlar.
Uç (edge) işleme
Analiz cihaz üzerinde çalışır; düşük gecikme ve veri gizliliği korunur.
Ölçü ve form kontrolü
Delik konumu, çap, büküm açısı ve geometrik sapmalar birlikte denetlenir.
Durdur & bildir
Hattı durdurur veya operatörü ve PLC'yi anlık uyarır.
Ayarlanabilir eşik
Kabul sınırı ve hassasiyet her parça için ayrı ayarlanır.
Kusur sınıflandırma
Hatalar çizik, çatlak, ezik, çapak ve pas olarak etiketlenir.
Görsel kanıt
Orijinal görüntü, ısı haritası ve güven skoru birlikte saklanır.
Kolay entegrasyon
Mevcut hatta bağımsız bir muayene istasyonu olarak eklenir.
Nasıl Çalışır
Referanstan aksiyona, dört adımda.
Referans öğretimi
Kusursuz parçanın yüzey, delik ve form profili ürün koduyla kaydedilir.
Hat üstü görüntüleme
Her parça kapalı kutu içinde kontrollü ışıkla görüntülenir.
Karşılaştır & skorla
Sapmalar ısı haritasında işaretlenip güven skoruna dönüştürülür.
Eşik & aksiyon
Eşik aşılırsa uyarı verilir veya hat durdurulur; kusur raporlanır.
Sahadan · Tespitler
Sahadan tespitler

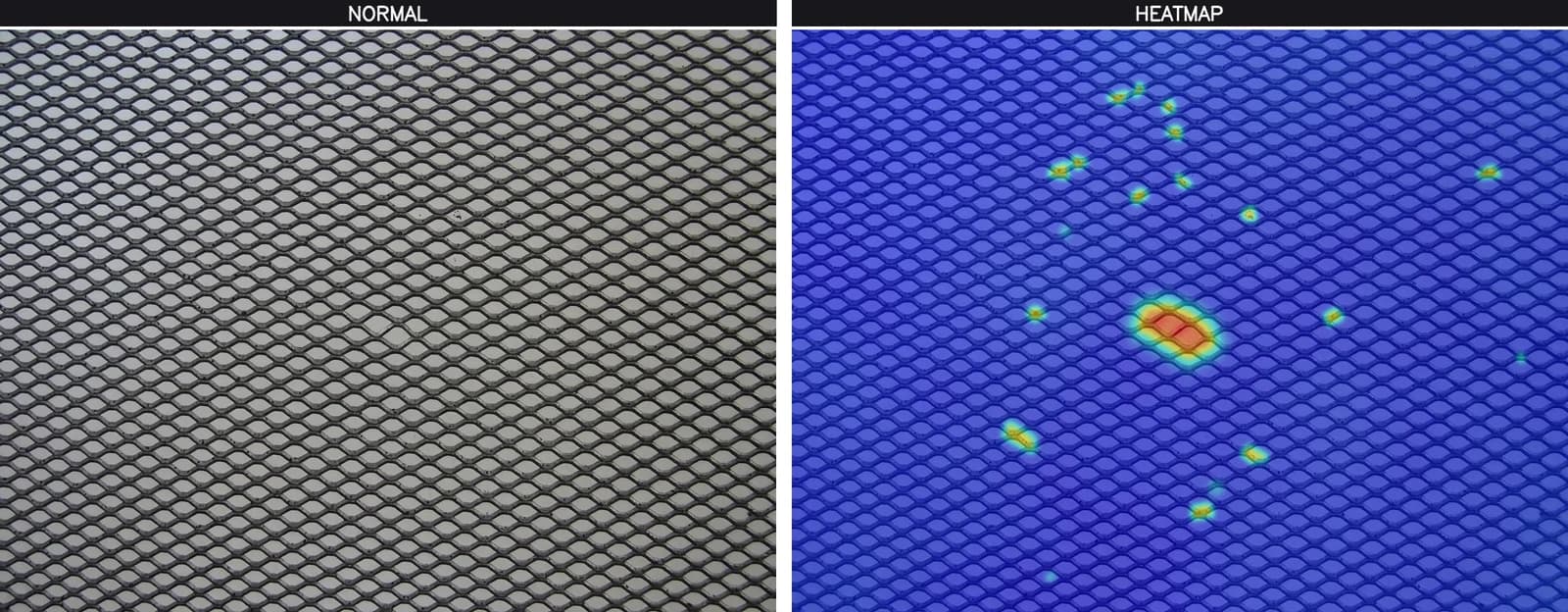

Aşağıdaki örnekler, sistemin ürettiği anomali ısı haritalarını göstermektedir.
ORIGINAL + HEATMAP

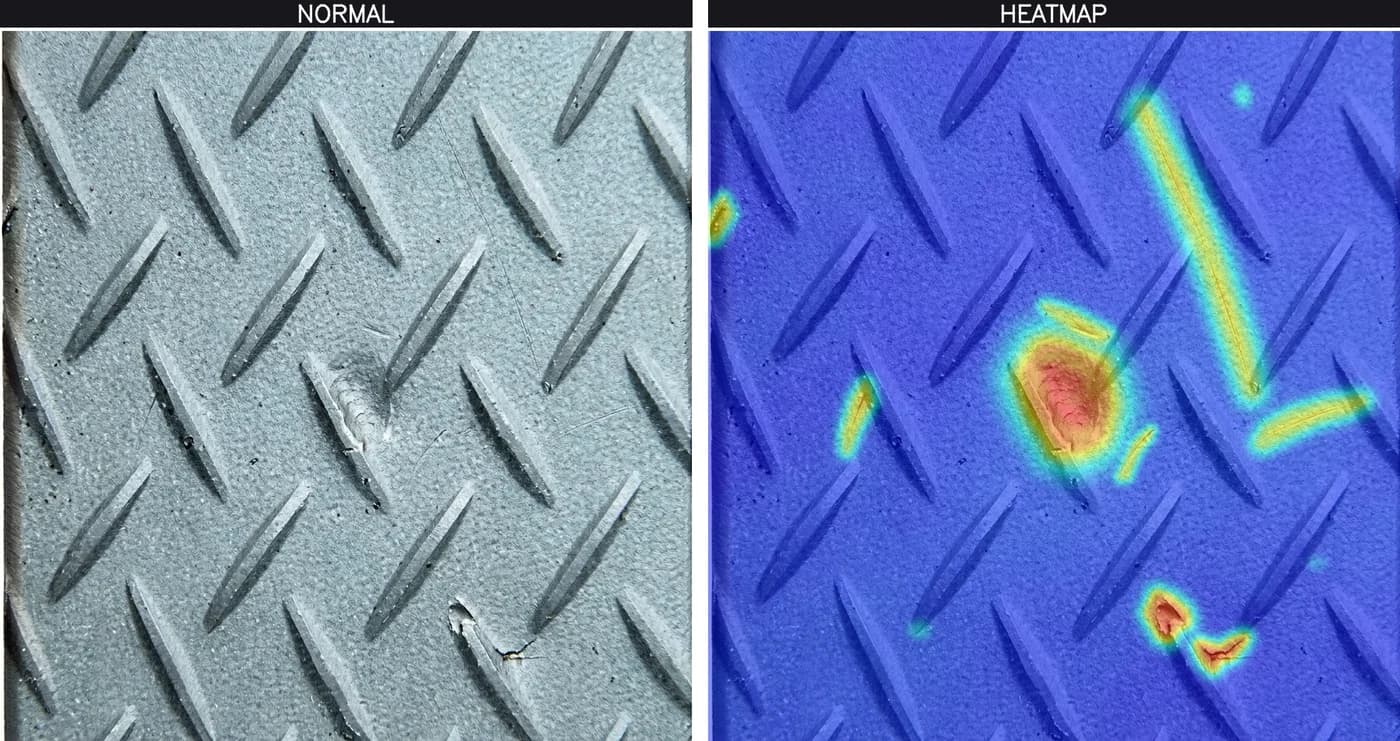

Yüzeyde çatlak — kesim kenarında süreklilik kaybı.
ORIGINAL + HEATMAP

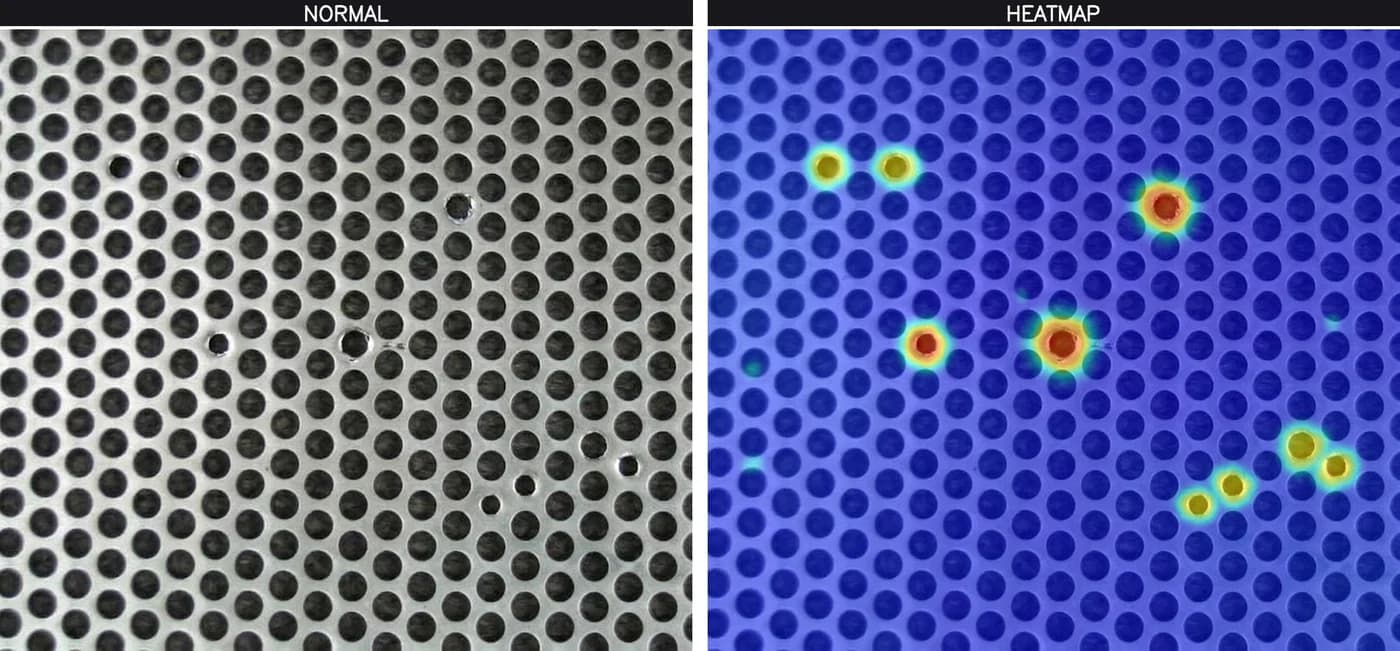

Delik konumu sapması — referans eksene göre kayma.
ORIGINAL + HEATMAP

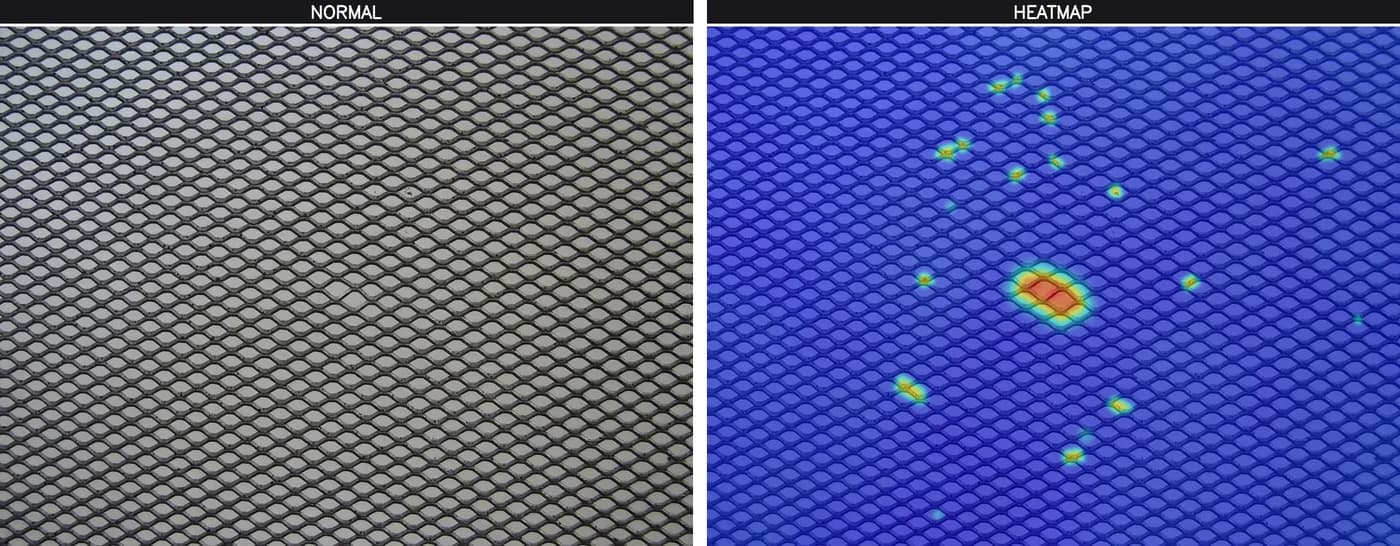

Yüzey çiziği — işlenmiş yüzeyde lokal iz.
Tespit Edilen Anomaliler
Metal parçada üç sapma ailesi.
Yüzey, ölçü ve form; üçü de aynı geçişte, aynı referansa göre denetlenir.
Yüzey kusuru
Çizik, çatlak, ezik, kabarma, pas ve leke; yüzey bütünlüğünü bozan her sapma.
Ölçü ve delik sapması
Delik varlığı, konumu ve çapı ile uzunluk, kalınlık ve tolerans dışı geometri.
Form / açı sapması
Büküm açısı, çarpılma, eğilme ve referans profilden ayrışan geometrik bozulmalar.
Aksiyon Çıktıları
Tespit anında istediğiniz aksiyon.
Yalnızca uyarı, uyarı + durdurma veya tam otomasyon; sistem üretim senaryonuza göre yapılandırılır.
Hat durdurma
Röle / PLC entegrasyonuyla hatalı parçada hattı otomatik durdurur.
Sesli uyarı
Operatöre anında siren veya alarm verir.
Işıklı uyarı
Lamba veya kule ışığıyla görsel ikaz üretir.
Operatör bildirimi
Ekranda anlık bildirim ve hata görseli gösterir.
PLC / otomasyon
Mevcut otomasyon altyapısına bağlanabilir çıktı sağlar.
Kayıt & raporlama
Tespitleri zaman damgasıyla kaydeder ve raporlara işler.
Hatta Entegrasyon
Mevcut metal üretim hattınıza, üretimi yeniden düzenlemeden.
Bağımsız istasyon
Kapalı kutu konveyör üstüne yerleştirilir.
Çoklu ürün profili
Farklı parçalar ürün koduyla kaydedilip hızla çağrılır.
Kontrollü aydınlatma
Dış ışıktan bağımsız, kararlı görüntü elde edilir.
Otomasyona hazır
PLC / röle çıkışları mevcut altyapıya bağlanır.
Hassasiyet 6 µm'ye kadarİşleme Uçta / cihaz üstüBulut GerekmezDenetim %100, numune değil
Bir konveyör ya da ekstrüzyon hattından geçen veya sabit bir hücrede kontrol edilen her türlü ürün denetlenebilir. Defo, varlık – yokluk, ölçü, açı, biçim, doluluk ve yüzey — kısaca tanımlanan standardın dışına taşan her sapma tespit edilir.
Hattınıza özel kurgu
Metal hattınız için hat üstü kalite kontrolünü birlikte planlayalım.
Parçanızı, hat hızınızı ve kabul kriterlerinizi anlatın; ortamınıza uygun kurulum, eşik ve aksiyon senaryosu önerelim.
