Fotosel kapı nedir? Endüstriyel kapıda fotosel ve AI kamera

Fotosel kapı denince çoğu kişinin aklına önünde durunca açılan kapı gelir. Oysa endüstriyel bir kapıda fotoselin asıl görevi kapıyı açmak değil, kapanan kanadın birine çarpmasını engellemektir. Sabah vardiyasında sevkiyat kapısına bakın: forklift yaklaşıyor, kapı açılıyor; arkasından tabletli bir operatör geçiyor, kapı bir kez daha açılıyor. Gün boyu boşa açılan kapı ısıyı dışarı verir ve herkesin "nasılsa açılır" diye dikkatini gevşetir.

Bu yazıda fotosel kapının ne olduğunu, güvenlikteki gerçek görevini ve neyi yapamadığını anlatıyoruz. Sonra yapay zeka kameranın bu tabloya ne eklediğini ve neyi eklemediğini açıkça ayırıyoruz.

Fotosel nedir?

Fotosel, bir ışık hüzmesinin kesilmesini ya da bir yüzeyden geri yansımasını algılayıp elektrik sinyaline çeviren optik sensördür. Endüstride "fotoelektrik sensör" ya da kısaca "fotosel sensör" diye anılır.

Üç temel tipi vardır:

• Karşılıklı (through-beam): Verici ve alıcı ayrı gövdelerdedir. Nesne ışını keser.
• Reflektörlü (retro-reflective): Verici ve alıcı aynı gövdededir, ışık karşıdaki reflektörden geri döner.
• Cisimden yansımalı (diffuse): Işık doğrudan nesnenin yüzeyinden geri okunur.

Fotoelektrik sensör maddesindeki karşılaştırmaya göre karşılıklı tip en uzun algılama mesafesini ve en yüksek doğruluğu verir. Reflektörlü tip ondan biraz geridedir, cisimden yansımalı tip ise ikisinden de daha az doğrudur. Fotoselin preslerde ışık perdesine dönüşen tarafını pres fotoseli ve ışık perdesi yazımızda, sensör çıkışlarını ve röle bağlantısını fotosel röle yazımızda anlattık. Burada kapıya odaklanıyoruz.

Fotosel kapı nedir, nasıl çalışır?

Fotosel kapı, kapanma yolunda bir engel algılandığında kapanmayı durduran ya da kapıyı geri açtıran bir fotosel donanımına sahip motorlu kapıdır. Fotosel burada kapıyı açan değil, öncelikle kapının birinin üzerine kapanmasını engelleyen bir koruma elemanıdır.

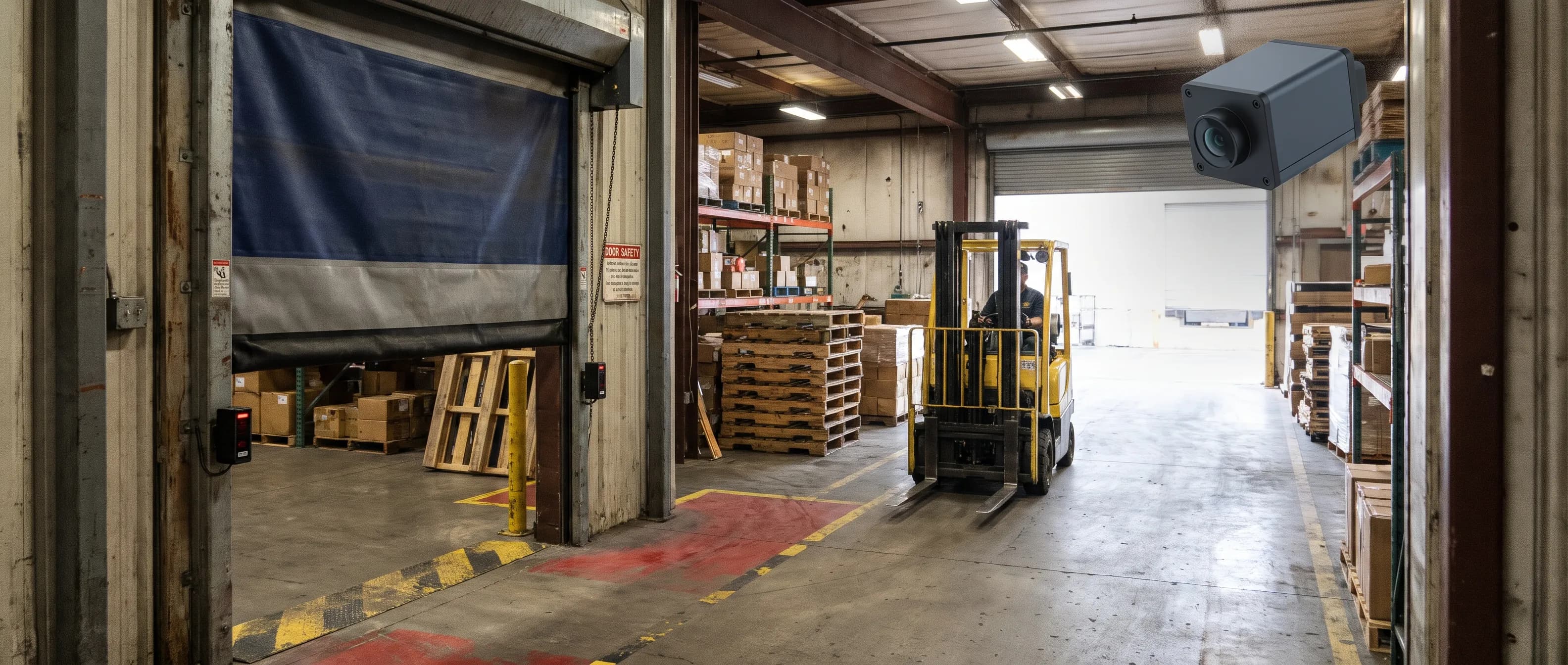

Endüstriyel kapılarda en yaygın düzen, kasanın iki yanına ve yerden alçak bir seviyeye karşılıklı yerleştirilen verici ile alıcıdır. Kapı kapanırken ışın kesilirse kapı kontrol ünitesi hareketi durdurur ya da yönü tersine çevirir. Bazı kapılarda tek gövdeli reflektörlü fotosel ve karşı tarafta bir reflektör kullanılır.

Kapıyı açma işi çoğu zaman başka bir algılayıcıya verilir: zemine gömülü endüktif döngü, radar hareket sensörü, çekme ipi ya da buton. Sahada "fotosel kapı" denince bu iki işlevin, yani açma tetiği ile kapanma emniyetinin sık sık karıştırıldığını görüyoruz.

Fotosel kapı güvenliğinde ne işe yarar?

Fotoselin kapıdaki asıl görevi, kapanan kanadın insanı ya da aracı ezmesini veya sıkıştırmasını önlemektir. Bu tehlike teorik değil.

Birleşik Krallık İş Sağlığı ve Güvenliği İdaresi (HSE), 2010 yazında iki çocuğun motorlu kapılarda sıkışarak öldüğünü bildirmiştir (HSE uyarısı). Gerekçe iki maddedir: kapanma kenarındaki varlıkları algılanmamış ve kapanma kuvveti çok yüksek kalmıştır. Uyarı emniyet kenarı, ışık hüzmesi ve kuvvet sınırlama gibi önlemleri birlikte sayar. Kuvvet sınırlamanın tek başına yaralanmayı önlemeye yetmeyeceğini de not eder.

HSE'nin Şubat 2010 tarihli başka bir bülteni daha öğretici bir ayrıntı verir. Ölümlü olayda sütunlar arasındaki ışık hüzmesi araca kapanmayı önlemek için konmuştu; ezilme bölgesindeki bir kişiyi algılamak için tasarlanmamıştı. Yani fotosel vardı, ama yanlış yeri koruyordu.

Endüstriyel kapılarda hangi standartlar geçerli?

Avrupa'da motorlu endüstriyel kapılar için iki standart birlikte okunur: ürün standardı EN 13241 ve kullanım güvenliği standardı EN 12453. Kapıyı tedarik eden ve kuran firmadan, kapının hangi standartlara göre değerlendirildiğini gösteren uygunluk beyanını istemek gerekir.

Kapı üreticisi Manusa'nın EN 13241 açıklamasına göre EN 13241 endüstriyel, ticari ve garaj kapılarının performans özelliklerini tanımlar. EN 12453 ise ezilme, kesilme ve sıkışmaya karşı korumayı, kuvvet sınırlamayı ve insan ya da engel algılamayı ele alarak onu tamamlar. Aynı kaynak, motorlu kapının hem yapı ürünü hem de makine sayıldığını, bu yüzden makine ve elektromanyetik uyumluluk kurallarının da devreye girdiğini belirtir.

Güncel sürüm EN 12453:2017+A1:2021'dir ve standart kaydına göre yürürlüktedir. Kapsamı, insanların erişebildiği alanlardaki motorlu kapı, kanat ve bariyerlerdir. Kanal ve liman kapakları, asansör ve araç kapıları ile yalnızca yayaların kullandığı bariyerler kapsam dışıdır. Yaya otomatik kapıları için ayrı bir standart vardır: EN 16005:2023+A1:2024. Bu standart dikey hareketli kapıları ve endüstriyel süreç kapılarını kapsamaz.

Manusa bir ayrıntının altını çizer: uygunluk yalnızca belirli sensörlerin takılı olmasına bağlı değildir, kapının bütününe bakılır. Koruma elemanlarını kaldırmak ya da emniyet kontrolünü değiştirmek yeniden değerlendirme gerektirebilir.

Fotoselin sınırları nelerdir?

Fotosel tek bir işi iyi yapar: ışın hattında bir şey var mı, yok mu. Sorun, ondan bunun ötesini beklediğimizde başlar.

• Yalnızca ışın hattını görür. Işının üstünde ya da altında kalan bir cisim, örneğin yüksekte taşınan bir yük, algılanmayabilir. Ezilme bölgesi ışın hattıyla örtüşmüyorsa koruma eksik kalır. HSE vakası tam olarak budur.
• Nesneyi tanımaz. Işını kesen bir insan, bir palet ya da rüzgârla savrulan streç film aynı sinyali üretir. Fotosel "kim" ya da "ne" sorusuna cevap vermez.
• Açma sensörüyle birleşince gereksiz açılma doğar. Hareket sensörüyle açılan bir kapı, önünden geçen yayaya da yanından geçen forklifte de açılır. Rite-Hite'ın açıklamasına göre kapı açıklıkları binalardaki en büyük enerji kaybı kaynakları arasındadır ve bu sorun büyük depolarda ve üretim tesislerinde katlanır.
• Kirlenme ve hizalama. Tozlu, buharlı ortamlarda lens kirlenir. Forkliftin kasaya sürtmesi hizayı bozar. Bu yüzden periyodik test ve bakım kaydı şarttır.

Hızlı kapı ve seksiyonel kapıda fotosel kapı senaryoları

Endüstriyel hızlı kapı (PVC perdeli, yukarı sarmalı) yoğun forklift trafiği olan iç geçişlerde kullanılır. Burada sorun çoğu zaman güvenlikten çok akıştır. Kapı yaklaşan her nesneye açılırsa soğuk oda ya da temiz alan ayrımı anlamını yitirir. Geç açılırsa forklift perdeye çarpar.

Seksiyonel kapı ise sevkiyat ve rampa tarafında, daha ağır ve daha yavaş bir kanattır. Burada kapanma emniyetinin önemi artar. Alt kenardaki emniyet profili ve fotosel birlikte çalışır.

İki senaryoda da sahada aynı üç şikâyeti duyuyoruz: kapı yaya için gereksiz açılıyor, forklift kapı önünde bekliyor ve kapı açıkken yaya ile forklift aynı anda geçiyor. Üçüncüsü bir kapı arızası değil, bir trafik problemi. Bunu endüstriyel alanlarda trafik yönetimi yazımızda, kapı köşelerinde görüşün kapandığı noktaları ise kör nokta uyarı sistemi yazımızda ele aldık.

Fotosel, radar ve AI kamera karşılaştırması

Aşağıdaki tablo, kapı otomasyonunda kullanılan algılama yöntemlerini görevlerine göre ayırıyor. Kapanma emniyeti sütunu kapının zorunlu koruma elemanlarını, açma tetiği ve ayrım sütunları ise operasyonu ilgilendirir.

Tablonun en önemli satırı sonuncusu: kamera kapının açma ve akış tarafını akıllandırır, kapanma emniyetini üstlenmez.

AI kamera fotosel kapıya ne ekler?

Yapay zeka kamera, kapı önünde çizilen bölgede ne olduğunu sınıflandırır ve kapıya buna göre komut verir. Fark, "ışın kesildi" yerine "bölgede bir forklift var" ya da "bölgede bir kişi var" bilgisini üretmesidir.

ISEE-CAM bu iş için iki tespit modu sunar. Forklift-kapı etkileşimi (Mod 15) forklifti 20 metreye kadar tespit eder, kapıyı yalnızca forklift için açar ve bölgede forklift ya da personel bulunduğu sürece açık tutar. Personel-kapı etkileşimi (Mod 16) aynı mantığı yaya kapıları için kurar. Personeli 25 metreye kadar tespit eder, forklift ya da taşınan malzeme kapıyı açtırmaz.

Sahada bunun karşılığı üç şeydir:

• Seçici açılma: Hızlı kapı yalnızca forkliftler için açılır, yayalar yandaki yaya kapısına yönlenir. Hangi durumda açılacağı web arayüzünde kuralla belirlenir.
• Erken açılma, daha az bekleme: Yaklaşma bölgesi ışın hattından çok daha geniş çizilebildiği için kapı, forklift varmadan açılmaya başlar.
• Kayıt: Her açılış kaydedilir ve günlük, haftalık, aylık raporlarda özetlenir. Gereksiz açılmaların nereden geldiği tartışma olmaktan çıkar, veri olur.

Teknik tarafta kamera tespiti cihaz üzerinde yapar ve uyarıdan çıkışa gecikme 100 ms'nin altındadır. Gövde IP69K'dır ve −20 ile +70 °C arasında çalışır; soğuk oda kapılarında montaj konumu ön çalışmada belirlenir. Kapı kontrol ünitesine kuru kontak ya da PLC üzerinden bağlanır; 3 çıkış ve 1 giriş vardır. Bir çıkış kapıyı sürerken bir diğeri kapının öbür tarafındaki ikaz lambasını yakabilir. Ayrıntılar PLC entegrasyonu sayfasında.

Kamera kapının güvenlik fotoselinin yerini alır mı?

Hayır. Kapının kapanma emniyetini sağlayan fotosel, emniyet kenarı ve kuvvet sınırlama, kapı üreticisinin risk değerlendirmesine ve kapı standardına göre seçilmiş zorunlu elemanlardır. Olduğu gibi kalmalıdır. ISEE-CAM'in ürün sayfaları da bunu açıkça yazar: ISEE-CAM sertifikalı bir kapı emniyet sensörü değildir.

Kamera bu koruma zincirinin üstüne eklenen bir akış ve farkındalık katmanıdır. Kamera çıkışı kapıya "aç" ya da "açık tut" talebi gönderir. Kapanırken birine çarpma riskine karşı koruma yine kapının kendi emniyet devresindedir. Kamerayı bağlamak koruma elemanlarını devre dışı bırakmayı gerektirmez, gerektirmemelidir de.

Sık sorulan sorular

Fotosel kapı nedir?
Kapanma yolunda bir engel algılandığında kapanmayı durduran ya da kapıyı geri açtıran fotosel donanımlı motorlu kapıdır. Fotoselin asıl görevi sıkışma ve ezilmeyi önlemektir. Kapıyı açma işi çoğunlukla radar, zemin döngüsü ya da buton gibi ayrı bir algılayıcıya verilir.

Fotosel nedir, nasıl çalışır?
Işık hüzmesinin kesilmesini ya da bir yüzeyden yansımasını algılayan optik sensördür. Karşılıklı tipte verici ve alıcı ayrı gövdededir, reflektörlü tipte ışık reflektörden döner, cisimden yansımalı tipte doğrudan nesneden okunur.

Fotosel sensör kapıda nereye takılır?
Endüstriyel kapılarda genellikle kasanın iki yanına, yerden alçak seviyede karşılıklı takılır. Kesin konum ve tip, kapı üreticisinin talimatına ve kapının risk değerlendirmesine göre belirlenir.

Fotosel kapı neden kendi kendine açılıp kapanıyor?
En sık nedenler kirli lens, kaymış hizalama, ışını kesen streç film ya da asılı nesneler ve hareket sensörünün önünden geçen her şeye tepki vermesidir. Önce lensleri ve hizayı kontrol edin. Sorun açma sensöründeyse algılama alanını daraltın ya da nesneyi ayırt eden bir tetik kullanın.

Yapay zeka kamera fotoselin yerine kullanılabilir mi?
Kapanma emniyeti için hayır. Kamera, forklifti ve insanı ayırt ederek kapının açma ve akış tarafını yönetir. Kapının fotoseli, emniyet kenarı ve kuvvet sınırlaması yerinde kalır.

Sonuç: fotosel kapı emniyeti sağlar, kamera akışı yönetir

Fotosel kapının güvenlik tarafındaki görevi nettir: kapanan kanadın kimseyi ezmemesini sağlamak. Bu görevi kapı standardına uygun seçilmiş fotosel, emniyet kenarı ve kuvvet sınırlama birlikte yapar ve yerinde kalır.

Fotoselin yapamadığı şey, kapıya kimin yaklaştığını anlamaktır. Gereksiz açılma, kapı önünde bekleyen forklift ve aynı anda geçen yaya ile araç bir akış problemidir. Yapay zeka kamera bu katmanda devreye girer.

Kapınız gün boyu boşa mı açılıyor? Kapıdaki trafiği gösteren kısa bir video, kapı tipini ve kontrol ünitesi modelini paylaşın. Kamera konumunu, yaklaşma bölgesini ve açma sinyalinin bağlantısını önerelim. Bizimle iletişime geçin.
